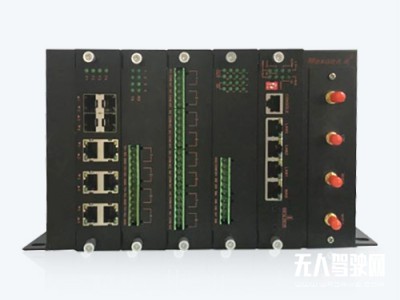

产品概述
MGS-6900是目前工业通讯行业新一代的综合数据通讯网关产品，集成了路由、交换、LTE、WLAN、I/O、RS232/485/422等功能模块。MGS-6900的安装方式既可以实现卡轨式安装也可以实现壁挂式安装，为复杂的工业应用环境提供了保障，MGS-6900支持1个10/100/1000Mbps WAN口，用于外网接入，同时也支持LTE接入，具备2个SIM卡槽，可以实现有线无线的双链路接入及切换；具备10个10/100/1000Mbps LAN口，4个1000Mbps SFP光口，千兆光口/电口可用于千兆环网通信，网络自愈时间＜20ms；支持无线WLAN功能，具备2.4G和5.8G双射频，最大速率可达到1167Mbps；同时支持4个RS232/422/485串口及8个I/O数字量输入输出。
MGS-6900具备强大的路由功能，支持IPv4/IPv6静态路由、OSPF、RIP等各种IPV4和IPV6动态路由协议，满足各种组网要求；支持策略路由功能，可对网络流量进行灵活的控制和调度；另外MGS-6900也提供了丰富的安全功能，包括防火墙、VPN、入侵保护、DDoS防御、攻击防御、防ARP欺骗等。支持认证、授权、记录用户信息的AAA认证技术，支持Radius、TACACS+认证协议。
MGS-6900支持多种管理型数据交换功能，具有高性能的交换引擎，采用存储转发交换方式，符合IEEE802.3 / IEEE802. 3 u/ IEEE802.3ab/ IEEE802.3z标准，可提供全线速无阻塞转发，可以组建一个快速恢复的自愈环网，自愈时间小于20ms，支持对环路的自动检测和倒换。提供丰富的网管功能，支持MR-ring快速环网，兼容STP/RSTP/MSTP,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。特别适用于组建视频监控，智能交通，工业自动化等领域中有视频，音频等高带宽业务传输需求的千兆网络。
MGS-6900不仅仅支持有线传输，同样支持无线传输，支持全网通2G/3G/4G网络，采用了双SIM卡LTE无线接入，可以实现双链路的负载均衡以及冗余备份。支持无线WLAN，符合IEEE 802.11a/b/g/n/ac标准，既可以工作在2.4GHz频段，也可以工作在5.8GHz频段，采用2*2MIMO技术，最高速率可达1167Mbps；支持AP、AP WDS、Station、Station WDS、MESH、Monitor等多种工作模式，能够满足现场各种应用场景。
MGS-6900在凭借着独树一帜的综合业务的数据处理功能，能够应用于各种工业现场，特别是在城市地下综合管廊、智慧灯杆、智慧城市等领域，另外在轨道交通、智慧电力、工业自动化、新能源等领域也有着重大应用。
产品参数
|
属性 |
MGS-6900 |
|
接口 |
1 x 10/100/1000Mbps WAN口 10 x 10/100/1000Mbps LAN口 4 x 1000Mbps SFP扩展槽 2个WLAN射频SMA接口 2个LTE SMA天线接口 1个GPS SMA天线接口 1个Console接口 8路DI/DO接口（工业端子接线） 4路RS232/485/422接口（工业端子接线） |
|
网线类型和速率 |
1O/1OO/1000M自适应，3/4/5类双绞线,支持最大传输距离100m |
|
以太网标准 |
IEEE802.3、IEEE802.3u、IEEE802.3ab |
|
光口属性 |
单模1310nm，多模850nm；单模20km,多模550m（长距离模块可定制） |
|
LTE标准 |
符合3GPP标准，双SIM卡槽，1.8V/3V，支持2/3/4G全网通 |
|
LTE制式及速率 |
LTE FDD（最大下载150Mbps/最大上传50Mbps）、LTE TDD（最大下载130Mbps/最大下载35Mbps）、DC-HSDPA（最大下载42Mbps）、HSUPA:（最大上传5.76Mbps）、 WCDMA（最大下载384Kbps/最大上传384Kbps）、TD-SCDMA（最大下载4.2Mbps/最大上传2.2Mbps）、EVDO:（最大下载3.1Mbps/最大上传1.8Mbps）、EDGE（最大下载296Kbps/最大上传236.8Kbps）、GPRS（最大下载107Kbps/最大上传85.6Kbps ） |
|
输出功率 |
Class 3 (23dBm±2dB) for LTE FDD Class 3 (23dBm±2dB) for LTE TDD Class 2 (24dBm+1/-3dB) for TD-SCDMA Class 3 (24dBm+1/-3dB) for WCDMA Class 3 (24dBm+2/-1dB) for CDMA BC0 Class E2 (27dBm±3dB) for EDGE 900MHz Class E2 (26dBm±3dB) for EDGE 1800MHz Class 4 (33dBm±2dB) for GSM 900MHz Class 1 (30dBm±2dB) for GSM 1800MHz |
|
无线标准 |
IEEE802.11a/b/g/n/ac |
|
RF工作频段 |
2412~2484MHz 5.150~5835MHz |
|
RF调制 |
DSSS: CCK/DQPSK/DBPSK OFDM: BPSK/QPSK /16QAM/64QAM/256QAM MIMO-OFDM：BPSK/QPSK/16QAM/256QAM |
|
接收灵敏度 |
11b：-82dBm（1Mbps），-80dBm（2Mbps），-78dBm（5Mbps），-76dBm（11Mbps） |
|
WLAN传输速率 |
1167Mbps（2.4G最高提供300Mbps，5.8G最高提供867Mbps） |
|
发射功率 |
2.4G：30dbm 5.8G：28dbm |
|
Multi-SSID |
每个Radio最多支持8个ESSID |
|
工作模式 |
AP、Ap WDS、Station、Station WDS、Mesh、Monitor |
|
FIT/FAT切换 |
支持（FIT模式需要搭配无线AC使用） |
|
无线安全 |
SSID广播开闭功能 用户终端隔离 支持无线黑白名单 基于MAC/IP/Protocol/端口过滤技术 64位和128位WEP，WPA /WPA2(IEEE 802.1X/RADIUS, TKIP and AES) |
|
WAN口 |
支持静态 IP, DHCP, PPPoE |
|
IPv4 |
支持静态路由、RIPv1/v2、OSPFv2、策略路由 支持DHCP Server/Relay、Client 支持DNS地址解析 支持NTP |
|
IPv6 |
支持静态路由、RIPng、OSPFv3 支持手工隧道、自动隧道 |
|
组播 |
支持IGMP及IGMP Snooping |
|
防火墙 |
支持防攻击保护、DoS/DDoS防御、ARP攻击防御、SYN攻击防御、IP欺骗攻击防御 支持包过滤防火墙 支持802.1x/Portal/Mac等多种认证方式 支持NAT、端口映射 |
|
VPN |
支持PPTP、L2TP、IPsec、Open VPN |
|
交换属性 |
MAC表 8K |
|
二层环网协议 |
支持 MR-ring（自愈时间<20ms） 支持 STP/RSTP/MSTP |
|
VLAN |
支持基于端口的 VLAN（ 4096 个），802.1Q VLAN |
|
ACL |
支持 L2（ Layer 2）~L4（ Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)地址、目的 IP(IPv4)地址、 TCP/UDP 端口号的流分类 |
|
QoS |
支持对端口接收报文的速率和发送报文的速率进行限制 支持 SP、 WRR、 SP+WRR 三种模式 |
|
端口镜像 |
支持流镜像 |
|
风暴抑制 |
可分别对广播、组播、未知单播速率控制 |
|
管理与维护 |
支持 FTP/TFTP 加载升级 支持Telnet远程配置 支持组态维护工具 支持通过Console口配置 支持SNMP v1/v2/v3 |
|
指示灯 |
电源指示：P1、P2 4G指示：LTE WLAN指示：2.4G/5G 接口灯指示：WAN、ALarm、run、G1~12、I/O、RS232/485/422等 |
|
电源 |
输入电压：AC/DC 85~265V 支持过载/过压/反接保护 最大功耗25W |
|
工作环境 |
工作温度：-40℃～+65℃ 储存温度：-40℃～85℃ 相对湿度：5％～95％无凝露 |
|
机壳结构 |
外壳铝合金材质 散热方式：自然散热，无风扇设计 IP等级：IP40 尺寸：242x153.2x171mm 安装方式：壁挂式或导轨式安装 |
|
MTBF |
350000h |
|
质保期 |
5年 |
|
符合标准 |
IEEE802.3：CSMA/CD IEEE802.3i：10base-T IEEE802.3u：100base-T IEEE802.3ab-----1000base-T IEEE802.3z-1000base-SX和1000base-LX |
|
EMI |
电磁干扰度测试 |
|
EMC |
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) |
安装图示
订货信息
|
产品型号 |
规格参数 |
|
MGS-6900 |
MGS-6900主控板，1个10/100/1000Mbps WAN口，3个10/100/1000Mbps LAN口，2个SMA 2.4/5G WLAN天线接口，无线速率1167Mbps，供电：DC12~36V或AC/DC85~265V |
|
MGS-6900-LTE |
MGS-6900主控板（4G版），1个10/100/1000Mbps WAN口，3个10/100/1000Mbps LAN口，2个SIM卡槽，2个SMA 4G天线接口，2个SMA 2.4/5G WLAN天线接口，无线速率1167Mbps，供电：DC12~36V或AC/DC85~265V |
|
MGS-6900-S12 |
MGS-6900交换板,支持6个10/100/1000Mbps,4个1000Mbps SFP扩展槽 |
|
MGS-6900-R8 |
MGS-6900串口板,支持4路RS232/485/422串口 |
|
MGS-6900-AI16 |
MGS-6900 I/O板，支持8个DI数字量输入，8个DO数字量输出，事件顺序记录（SOE）数据处理可达毫秒级。 |
