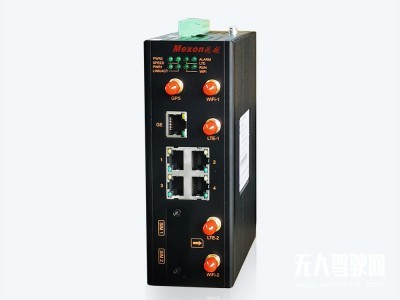

产品概述
MWG系列工业级无线IP网关是一种物联网无线通信路由器，利用公用无线网络为用户提供无线长距离数据传输功能。该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供1个RS232（或RS485/RS422）、4个以太网LAN、1个以太网WAN、2个WIFI天线接口以及2个LTE天线接口，可同时连接串口设备、以太网设备和WIFI设备，实现数据透明传输功能、路由功能。
该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
产品特性：
1、工业级应用设计：
-
采用高性能工业级无线模块
-
采用高性能工业级32位通信处理器
-
支持低功耗模式，包括休眠模式、定时上下线模式和定时开关机模式
-
采用金属外壳，保护等级IP40；金属外壳和系统安全隔离，特别适合于工控现场的应用
-
宽电源输入（DC 12~36V）
2、稳定可靠：
-
WDT看门狗设计，保证系统稳定
-
采用完备的防掉线机制，保证数据终端永远在线
-
以太网接口内置1.5KV电磁隔离保护
-
RS232/RS485/RS422接口内置15KV ESD保护
-
SIM/UIM卡接口内置15KV ESD保护
-
电源接口内置反相保护和过压保护
-
天线接口防雷保护
3、标准易用：
-
提供标准RS232（或RS485/RS422）、以太网和WIFI接口，可直接连接串口设备、以太网设备和WIFI设备
-
智能型数据终端，上电即可进入数据传输状态
-
提供功能强大的中心管理软件，方便设备管理
-
使用方便，灵活，多种工作模式选择
-
方便的系统配置和维护接口（包括本地和远端WEB和CLI方式）
4、功能强大：
-
支持2G/3G/4G和有线WAN双链路智能切换备份功能
-
支持VPN client（L2TP）（VPN版支持）
-
支持VPN sever（L2TP）（VPN版支持）
-
支持远程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能
-
支持本地和远程在线升级，导入导出配置文件
-
支持NTP
-
支持国内外多种DDNS
-
支持VLAN，MAC地址克隆，PPPoE服务器。
-
WLAN支持802.11a/b/g/n,支持接入点、客户端，中继器，网桥和WDS等多种工作模式
-
WLAN支持WEP,WPA，WPA2等多种加密方式，支持RADIUS认证，MAC地址过滤等功能
-
支持APN/VPDN
-
支持多路DHCP server及DHCP client，DHCP捆绑MAC地址，DDNS，防火墙，NAT，DMZ主机，QoS，流量统计,实时显示数据传输速率等功能
-
支持TCP/IP、UDP、FTP（可选）、HTTP等多种网络协议
-
支持SPI防火墙，VPN穿越，访问控制，URL过滤等功能
-
定时开关机，定时上下线功能
产品参数
|
属性 |
MWG-2620 |
|
CPU |
工业级32位通信处理器 |
|
FLASH |
16MB（可扩展至64MB） |
|
SDRAM |
64MB*2 |
|
WAN接口 |
1个10/100/1000Mbps以太网RJ45接口 |
|
LAN接口 |
4个10/100Mbps以太网RJ45接口，自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
|
串口 |
1个RS232/RS422/RS485接口（可选），内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5（可选）、2位 校验：无校验、偶校验、奇校验、（SPACE及MARK校验，可选） 串口速率：2400~115200bits/s |
|
指示灯 |
具有“Power”、“System”、“LTE”、“WAN”、“WIFI”、“GPS”等指示灯 |
|
天线接口 |
蜂窝：2个标准SMA天线接口，特性阻抗50欧 WIFI：2个标准SMA天线接口，特性阻抗50欧 GPS：1个标准SMA天线接口，特性阻抗50欧（可选） |
|
SIM/UIM卡接口 |
1个标准的抽屉式SIM卡卡槽，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 |
|
2/3/4G频段 |
支持全网(可选)：TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
LTE制式及速率 |
LTE FDD（最大下载150Mbps/最大上传50Mbps）、LTE TDD（最大下载130Mbps/最大下载35Mbps）、DC-HSDPA（最大下载42Mbps）、HSUPA:（最大上传5.76Mbps）、 WCDMA（最大下载384Kbps/最大上传384Kbps）、TD-SCDMA（最大下载4.2Mbps/最大上传2.2Mbps）、EVDO:（最大下载3.1Mbps/最大上传1.8Mbps）、EDGE（最大下载296Kbps/最大上传236.8Kbps）、GPRS（最大下载107Kbps/最大上传85.6Kbps ） |
|
输出功率 |
Class 3 (23dBm±2dB) for LTE FDD Class 3 (23dBm±2dB) for LTE TDD Class 2 (24dBm+1/-3dB) for TD-SCDMA Class 3 (24dBm+1/-3dB) for WCDMA Class 3 (24dBm+2/-1dB) for CDMA BC0 Class E2 (27dBm±3dB) for EDGE 900MHz Class E2 (26dBm±3dB) for EDGE 1800MHz Class 4 (33dBm±2dB) for GSM 900MHz Class 1 (30dBm±2dB) for GSM 1800MHz |
|
发射功率 |
20dBm（100mW），且功率可调 |
|
接收灵敏度 |
<-72dBm |
|
WLAN标准 |
支持IEEE802.11a/b/g/n标准 |
|
WLAN带宽 |
IEEE802.11a/b/g：最高速率达54Mbps IEEE802.11n：最高速率达300Mbps |
|
WLAN频段 |
2412～2484MHz 5150～5825MHz |
|
接收灵敏度 |
802.11a：-96dBm@6Mbps -82dBm@54Mbs 802.11b：-98dBm@2Mbps -87dBm@11Mbs 802.11g：-98dBm@6Mbps -72dBm@54Mbps 802.11n：-96dBm@MCS0（HT20） -76dBm@MCS7（HT20） -96dBm@MCS0（HT40） -73dBm@MCS7（HT40） |
|
调制方式 |
DSSS: CCK/DQPSK/DBPSK OFDM: BPSK/QPSK/16QAM/64QAM MIMO-OFDM: BPSK/QPSK/16QAM/64QAM |
|
无线模式 |
支持AP、AP WDS、Station、Station WDS、中继模式 |
|
Multi-SSID |
每个Radio最多支持8个ESSID |
|
无线安全 |
SSID广播开闭功能 SSID与VLAN绑定 用户终端隔离 支持无线黑白名单 基于MAC/IP/Protocol/端口过滤技术 64位和128位WEP，WPA /WPA2(IEEE 802.1X/RADIUS, TKIP and AES) |
|
WAN口 |
支持静态 IP, DHCP, PPPoE |
|
IPv4 |
支持静态路由、RIPv1/v2、OSPFv2、策略路由 支持DHCP Server/Relay、Client 支持DNS地址解析 支持NTP |
|
IPv6 |
支持静态路由、RIPng、OSPFv3 支持手工隧道、自动隧道 |
|
组播 |
IGMP Snooping |
|
智能限速 |
支持 |
|
VPN |
支持L2TP |
|
NAT |
支持 |
|
ACL |
支持双向管控 |
|
QoS |
支持基于业务的流量分类 |
|
端口映射 |
支持 |
|
防DDos攻击 |
支持 |
|
电源 |
标准电源：DC 12V/1.5A 供电范围：DC 12~36V 通信电流：<650mA (12V) |
|
安装方式 |
导轨式或壁挂式安装 |
|
外形尺寸 |
宽×高×深：55.5×155×127.5mm |
|
防护等级 |
IP40 |
|
MTBF |
350000h |
|
符合标准 |
IEEE802.3：CSMA/CD IEEE802.3i：10base-T IEEE802.3u：100base-T IEEE802.3ab-----1000base-T IEEE802.3z-1000base-SX 和1000base-LX |
|
EMC |
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) |
安装图示
订货信息
|
产品型号 |
规格参数 |
|
MWG-2620 |
支持全网通2G/3G/4G网络；支持IEEE 802.11a/b/g/n；4*LAN口，1*WAN口，1*sim卡插槽，2个4G天线，2个WIFI天线，DC12V~36V受电，IP40防护等级 |
|
MWG-2620R |
支持全网通2G/3G/4G网络；支持IEEE 802.11a/b/g/n；4*LAN口，1*WAN口，1*sim卡插槽，1个RS232/485/422串口，2个4G天线，2个WIFI天线，DC12V~36V受电，IP40防护等级 |
|
MWG-2620G |
支持全网通2G/3G/4G网络；支持IEEE 802.11a/b/g/n；支持GPS功能；4*LAN口，1*WAN口，1*sim卡插槽，1个RS232/485/422串口，2个4G天线，2个WIFI天线，1个GPS天线，DC12V~36V受电，IP40防护等级 |
