0 引言

基于现实世界是一个三维空间,所以对计算机视觉的研究也应该是在三维空间中进行的。在自动驾驶过程中的首要任务就是道路识别 [1] ,主要是图像特征法和模型匹配法来进行识别。行驶过程中需要进行障碍物检测 [2] 和路标路牌识别等,此时车辆上的信息采集便可以运用单目视觉或者多目视觉。相比之下,运用多目视觉更具优势,获取的图像信息可构建成三维空间,物体运动以及遮挡等问题对其影响较小。目前有很多智能小车的研究都是基于室内环境的研究,本文基于室外环境,采用双目摄像机模型 [3] ,考虑光照、路面材质等问题,采用分水岭算法 [4] 对智能车的区域进行定位,以及在行驶区域中采用多阈值 canny 算法来进行障碍物的检测,进而计算出障碍物大小位置等信息。

1 分水岭算法

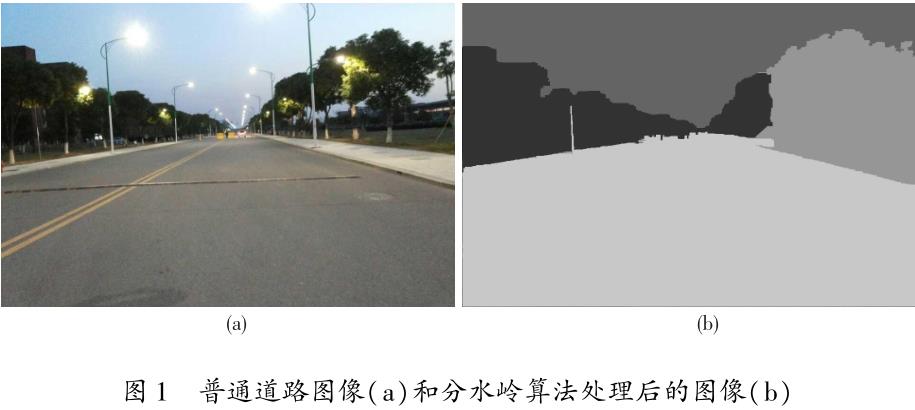

定义极小值点,本质上的意义就是定义道路和图像中其他区域的极小值点,使道路与图像中的其他区域划分开。接着对极小值点的相邻像素按照等级进行逐级划分,等级是按照极小值点与相邻像素的距离划分的,而这里的距离是指两个像素点之间灰度值的差值。从定义的极小值点开始逐步扩展形成集水盆。从最小等级开始,对与集水盆相邻的像素点进行扩展。如果当前要扩展的像素点只与一个集水盆相连,则把该点标记为相近集水盆的标记;如果当前要扩展的像素点 2个或多个集水盆相连,则把该点标记为分水线或者分水岭。在进行扩展的过程中,只有当前等级的所有像素被划分完毕后,才能对下一个等级的像素进行划分。

2 基于多阈值 canny 的障碍物检测

由于室外环境下,阴影、光照、雨水等天气原因都会对图像的拍摄造成影响,所以采用的是双目摄像头模型,可以有效地减轻外界因素对图像的干扰。

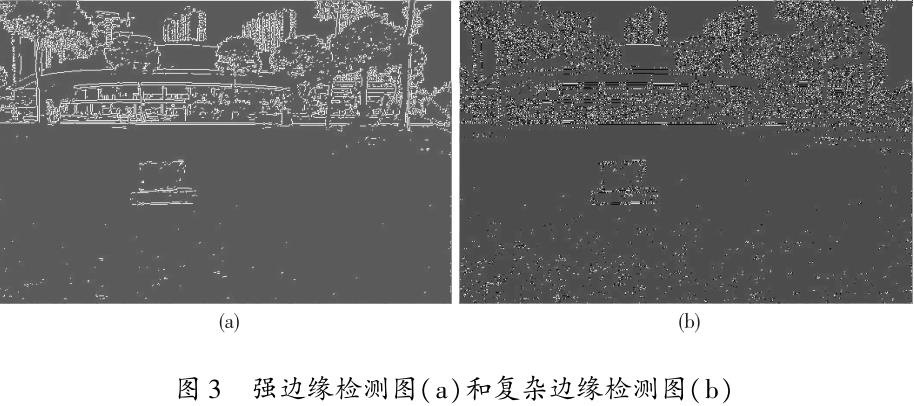

Canny 边缘检测 [5] 算法阈值的不同,会导致所获得的边缘信息不同,本文中利用 2 个不同的阈值将点分为 3 类：强边缘点、弱边缘点、弱纹理点;其中弱边缘点是利用阈值较小的算子检测,除去通过阈值较大的算子得到的强边缘点所剩下的点;剩余的其他像素点则为弱纹理点。再根据各点特征分配匹配窗口大小,强边缘点主要是位于边界和视差不连续点,其支持窗口应该越小越好;而弱纹理点周围的梯度变化不明显,窗口应足够大,包含更多的图像信息进来;而弱边缘点特征介于强边缘点与弱纹理点之间,处于 2 个以上的弱纹理交界处,兼有边缘与弱纹理的特征,所以窗口介于两者之间。在本文算法中,强边缘点分配的是 1 ×3 窗口,弱边缘点分配的是 5 ×5 窗口,弱纹理点分配的是 11 ×11 窗口。

分配好所有点的窗口大小后,则需要进行最关键的一步———立体匹配 [6] 。本文采用的是SAD 来作为匹配测度函数,如式(1)。算法中假设以右图为参考图,令为匹配测度,d 为滑动窗口位移量,Wr 为匹配窗口,Ir (x,y)和 Ii(x+d,y) 分别为左图和右图中匹配窗口中心像素的灰度值。

基于双目视觉的自动驾驶算法

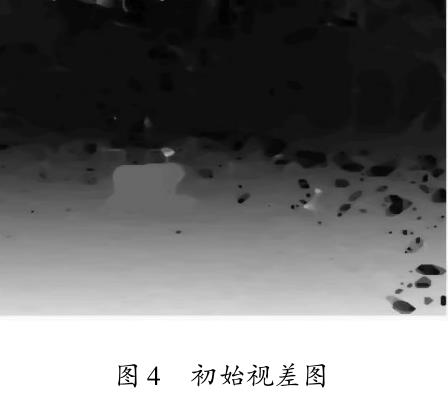

最后可得到一幅初始视差图,图像的灰度深浅即表示了前方物体离摄像机的远近。

3 障碍物判别

在得到初始视差图后,需要进一步判别障碍物的远近及大小,所以这里引入 V-视差和 U-视差理论 [7] 。 V-视差图是在初始视差图的基础上,累加视差图像每一行上具有相同视差值 dv 的像素个数,以像素的个数作为像素坐标(dv,y)的灰度值,为 0 到 255。 V-视差图的高度与原图像是相同的,但是宽度只有 256 [8] 。同理,U-视差图是累加视差图像每一列上具有相同视差值 du 的像素个数,高度为 256。

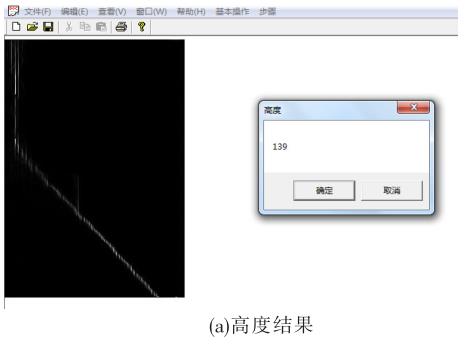

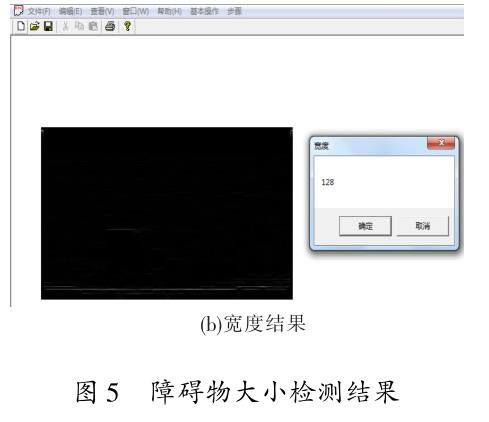

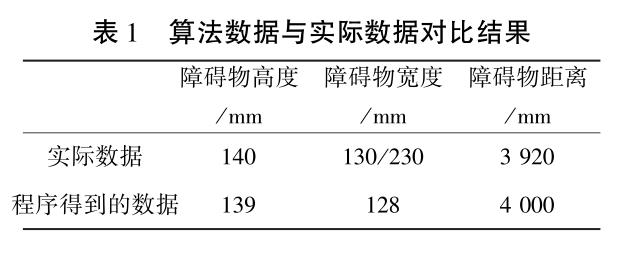

根据 V-视差图的原理,每一行中的视差值相同点的个数会被投影成一条直线,所以在 V-视差图中路面是一条斜线,障碍物是一条看似与斜线垂直的线段,可以通过该线段求出障碍物的高度。同理,可通过 U-视差图计算出障碍物的宽度。根据初始视差图中包含的视差值,由式(2)可以计算出每个障碍物的距离,其中摄像机的焦距 f 和 2 个摄像机基线距离 b 均是固定并且是已知的。
